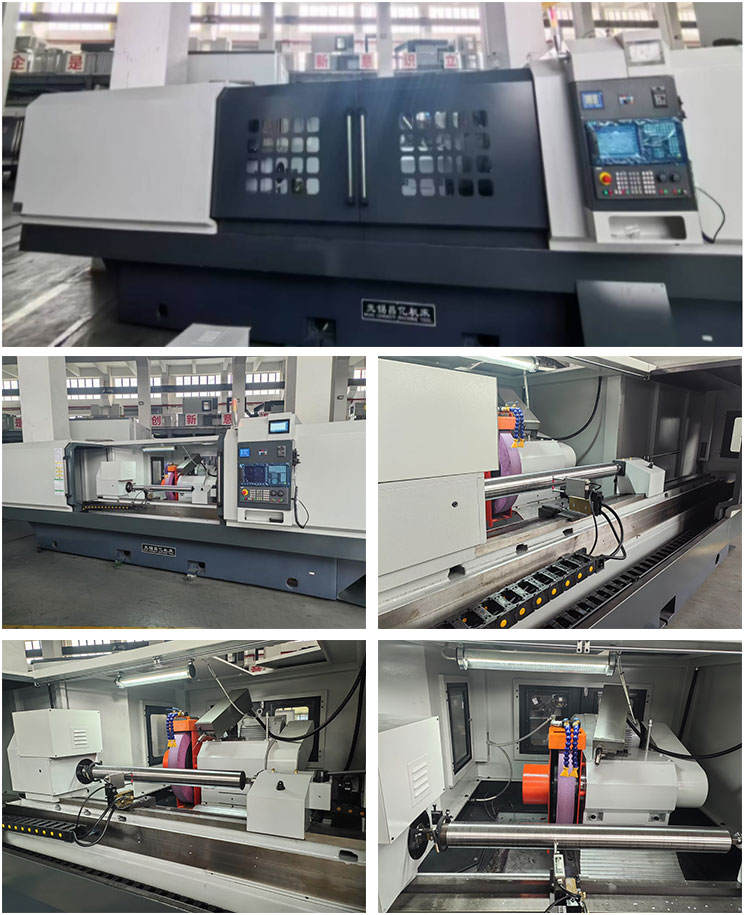

MK1332X2000外圆磨床
机床主要用途及结构特点：
●本机床为二轴（砂轮架横向进给X轴、工作台纵向运动Z轴）二联动数控外圆磨床，数控系统采用国际或国内知名品牌。具
有自动进刀、退刀、粗磨、精磨，修正砂轮，自动补偿等功能，加配自动测量仪，能实现磨削循环的全闭环功能。
●砂轮主轴采用套筒式或动静压主轴，砂轮架导轨采用钢导轨，工作台导轨采用平一V型贴塑润滑导轨，采用伺服电机滚珠丝
杠驱动进给机构及工作台移动。
●机床主体采用铸铁件铸造成型，全封闭防护罩壳，后置背包式电器柜，前置回转式操作屏。
技术参数表
| 磨床型号\名称 | MK1320 ×500 |
MK1332 ×500 |
MK1332 ×750 |
MK1332 ×1000 |
MK1332 ×1500 |
MK1350 ×2000 |
|---|---|---|---|---|---|---|
| 磨削外径范围（mm） | 6-200 | 8-320 | 8-320 | 8-320 | 10-320 | 50-500 |
| 磨削工件长度（mm） | 500 | 500 | 750 | 1000 | 1500 | 2000 |
| 工作台回转角度（°） | +4、-3 | +4、-3 | +4、-3 | +4、-3 B | +4、-3 | +4、-3 |
| 顶尖中心高度（mm） | 125 | 180 | 180 | 180 | 180 | 270 |
| 头架顶尖（莫氏号） | 4# | 4#/5# | 4#/5# | 4#/5# | 4#/5# | 6# |
| 尾架顶尖（莫氏号） | 4# | 4# | 4# | 4# | 4# | 6# |
| X轴定位精度（um） | 3 | 3 | 4 | 4 | 4 | 8 |
| X轴重复定位精度（um） | 2 | 2 | 3 | 3 | 3 | 5 |
| Z轴定位精度（um） | 4 | 4 | 5 | 6 | 8 | 15 |
| 重复定位精度（um） | 2 | 2 | 3 | 3 | 4 | 6 |
| 工作台纵向移动距离（mm） | 500 | 500 | 750 | 1000 | 1500 | 2000 |
| 砂轮架移动距离（mm） | 250 | 380 | 380 | 380 | 400 | 500 |
| 尾架套筒移动量（mm） | 40 | 50 | 50 11 | 50 11 | 50 11 | 60 |
| 砂轮电机功率（KW） | 4 | 11 | 18 | |||
| 机床总功率（ KW） | 13 | 20 | 21 | 21 | 21 | 32 |
| 机床重量（Kg） | 2800 | 4000 | 4800 | 5300 | 6800 | 9800 |
| 外圆圆度（um） | 1.5 | 2 | 2 | 3 | 3 | 5 |
| 外圆圆柱度（um） | 3 | 3 | 4 | 5 | 6 | 8 |
| 表面粗糙度Ra（um） | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 | 0. 4 |
