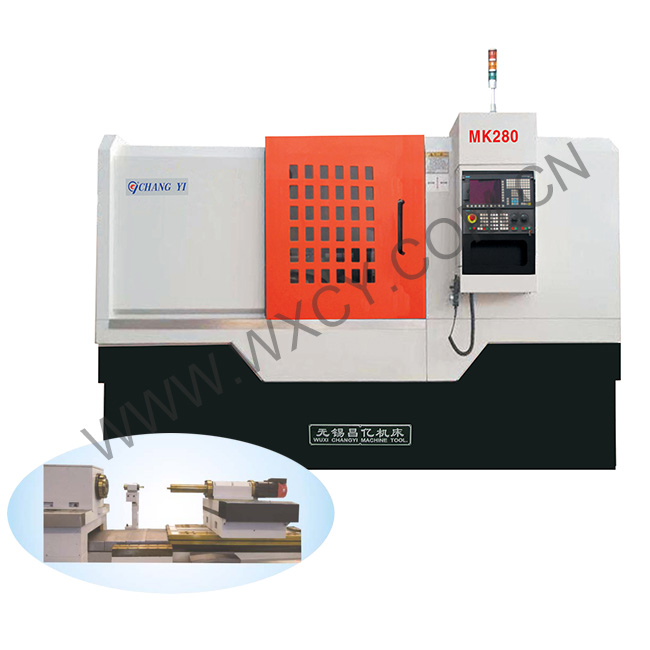

MK280型 数控内圆磨床
机床主要用途及结构特点
•本机床为二轴数控内圆磨床，主要用于磨削工件的内孔、台阶孔、内锥孔、内端面、外端面，磨削循环均自动完成，包括自动进刀，自动退刀；粗磨、精磨；自动修整砂轮，自动补偿、插补修正等功能。
•本机床布局型式采用工件箱固定 ， 工作台 ( z轴 ）纵向 往复运动 ，砂 轮滑板 ( X轴 ）横向 进给。X、Z二轴移动均通过伺服电机驱动滚珠丝杠传动。
•工件头架轴承采用高精度双圆柱滚子轴承，电机交流变频驱动，工件转速无级调速。工件箱安装在桥板的回转板上；能横向移动及旋转角度，以适应大孔径工件及带锥度工件的磨削需要。
•本机床控制系统 采用德国西门子828 数控系统。砂轮主轴采用高精度机械主轴 ，电 机 交流变频 ，砂 轮转速无极调整。
•机床采用封闭罩壳，前置回转操作台，后置背包式电气箱。
二、机床主要规格参数
| 序号 | 名称 | 主要技术参数 |
|---|---|---|
| 1 | 磨削内孔直径范围 | φ50 ~ 800mm |
| 2 | 磨削内孔深度 | 800mm |
| 3 | 工件旋径（罩外） | φlOOOmm |
| 4 | 工件电机功率 | 5KW |
| 5 | 砂轮电机功率 | 5.5KW |
| 6 | X轴伺服电机功率 | 20NM |
| 7 | X轴行程 | 250mm |
| 8 | X轴进给速度 | 5m/min |
| 9 | Z轴伺服电机功率 | 30NM |
| 10 | Z轴行程 | 1000mm |
| 11 | Z轴运动速度 | lOm/min |
| 12 | X、Z轴伺服电机分辨率 | 0.001mm |
| 13 | X轴定位精度 | 0.005mm |
| 14 | X轴重覂定位精度 | 0.002mm |
| 15 | Z轴定位精度 | 0.01mm |
| 16 | Z轴重攫定位精度 | 0.004mm |
| 17 | 磨头转速（无级调速） | 1000-6000r/min |
| 18 | 工件箱回转角度 | 士1 0° |
| 19 | 工件转速 | 10-200r/min |
| 20 | 机床总功率 | 22.8KW |
| 21 | 机床重量 | 500KG |
| 机 床 精 度 | ||
| 1 | 内孔圆度 | 3um |
| 2 | 内孔圆柱度 | 5um |
| 3 | 内孔表面粗糙度 | Ra0.4um |
